Normatividad en Instalaciones Eléctrica 2da. Parte.
Protección contra sobrecarga de los Motores y sus circuitos derivados.
Los conductores y las protecciones se seleccionan con base a la corriente del arrancador en estado sólido, no con base a la corriente de plena carga del motor, porque el arrancador en estado sólido va a tener una potencia superior a la del motor.

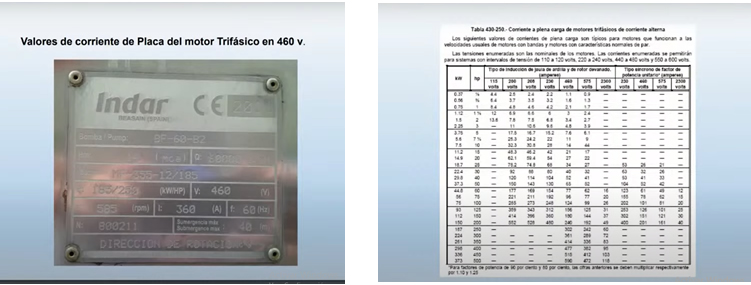

En la siguiente imagen se puede ver un motor de 250 caballos que se puede consultar su amperaje en la tabla 430- 250. Es importante saber los caballos del motor para poder consultarlo en la tabla, al verificar la tabla es importante revisar con detalle porque si no se hacen las lecturas adecuadas, se puede llegar a bloquear el arrancador.
Cuando se tiene un motor con dos tensiones, no se deben tomar los valores de corriente en 208 volts, se tiene que seleccionar en 230 volts.
Prácticamente es el mismo criterio para todos los motores en cuanto protección de corto circuito y sobrecarga.
Normas Protección de Circuitos Derivados.
430-62 Capacidad o Ajuste (carga del motor)
La norma establece que la protección seccionada es el ajuste de la protección del motor mayor, mas la suma de las corrientes de plena carga de los demás motores. 460-8. La norma establece que la protección debe ser lo más baja posible y la ampacidad del conductor debe ser superior al 135% del valor de corriente del capacitor, por lo tanto, la protección deberá ser inferior al 135% del valor de corriente del capacitor.
Generadores.
445-12 Protección contra sobrecorriente.
Generadores de tensión constante.
Los generadores de tensión constante, excepto los excitadores de generaciones de corriente, deben estar protegidos de corriente alterna, deben estar protegidos contra sobrecargas por su propio diseño de protección con interruptores automáticos, fusibles, relevadores de protección u otro medio identificado de protección contra sobre corriente adecuado para las condiciones de uso.
Coordinación.
Los dispositivos de protección contra sobrecorriente del sistema o sistemas de energía deben estar coordinados selectivamente con todos los dispositivos de protección contra sobrecorriente del lado de la alimentación.
Artículo 645 Equipamiento de tecnología de la información
645-11 Sistemas de energía ininterrumpible.
Los sistemas de energía ininterrumpidos instalados dentro de las salas de equipo de tecnologías de la información, así como sus circuitos de la alimentación y de salida, deben cumplir con lo establecido en 645-10. Los medios de conexión deben desconectar la carga de las baterías.
