Métodos de cálculo por corto circuito - Primera parte - Por el Ing. Isaac Peñaloza Valencia y el Ing. Pedro Augusto Maldonado
En 1918 Charles Fortescue, Ge. Inventó el método de los componentes simétricos aplicados a redes polifásicas el cual se basa en el método trifásico para adaptarse posteriormente a los métodos trifásicos.
El cálculo de cortocircuito es una herramienta fundamental para el diseño y la operación de sistemas eléctricos de potencia, existen diversos métodos para realizar este cálculo, cada uno con sus propias ventajas y limitaciones.

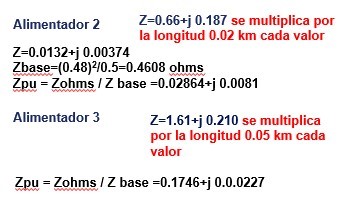

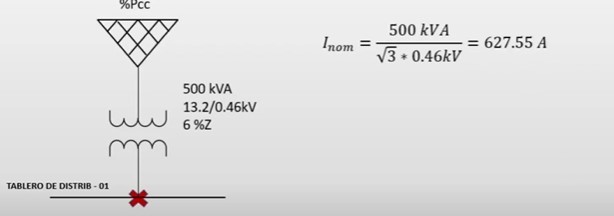

Método por unidad:
El método por unidad se convierten todos los valores de los elementos que participan en el sistema a valores por unidad, una vez esto se plasmarán en un diagrama de impedancias donde se harán las reducciones paso a paso para obtener el equivalente paralelo para calcular la corriente de corto circuito.

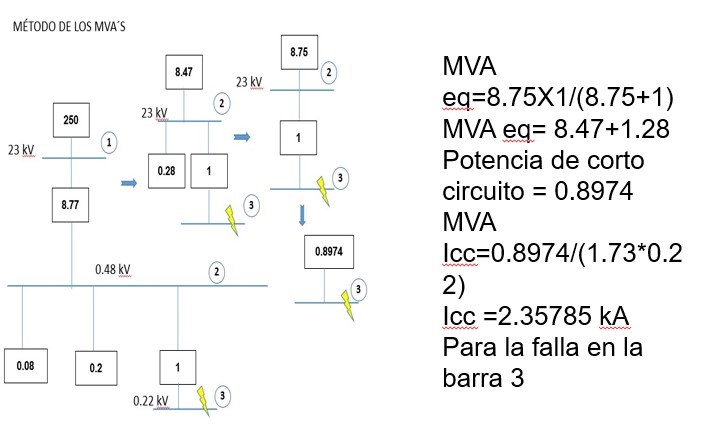

Método MVA:
Consiste en hacer una equivalencia de las potencias de cada elemento del sistema y se dibuja en un diagrama de potencias para después hacer las reducciones paso a paso.
Método de Z bus:
Análisis de redes que ha sido ampliamente usada en la solución de problemas de flujos de potencia. Esta matriz brinda información importante relacionada con la red eléctrica, de manera que su aplicación se ha extendido a los cálculos de cortocircuito.

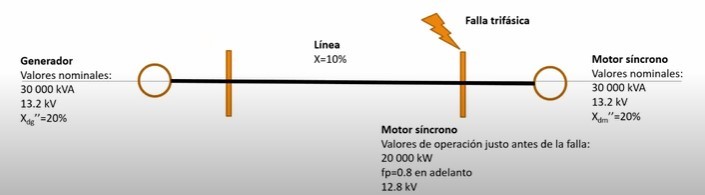

Método de componentes simétricas:
Un sistema trifásico de tensiones o de intensidades es equilibrado si las tensiones o intensidades de las tres fases tienen el mismo valor eficaz y el desfase temporal entre dos de ellas es de 120º. Si no se cumple alguna de estas condiciones, el sistema es desequilibrado. Las tres tensiones o intensidades de un sistema equilibrado suman siempre cero. Los efectos de los desequilibrios en las tensiones de alimentación de las fases del estator se estudian mediante el método de las componentes simétricas.
