ERRORES MÁS COMUNES COMETIDOS POR LOS ELÉCTRICISTAS O EL USUARIO.
• Tres de los errores más comunes en las instalaciones eléctricas son:
- La no instalación del conductor de puesta a tierra.
- Confusión entre los conductores puesto a tierra (Neutro) y de puesta a tierra
- No instalar el puente de unión.
• Lo prudente para evitar este tipo de errores es contar con una protección contra choque eléctrico (Protección contra contacto directo), es una protección que debe proporcionarse para las personas y animales contra los riesgos que pueden resultar por el contacto con las partes vivas de la instalación.
Esta protección puede obtenerse por uno de los siguientes métodos:
• Los métodos para conseguir la protección contra choque, entre los más adecuados se encuentran, prevenir que una corriente de falla pueda pasar a través del cuerpo de una persona o un animal, la otra es limitando la corriente que pueda pasar a través del cuerpo a un valor inferior al de la corriente de choque.
En relación con la protección contra los contactos indirectos, la aplicación del método de conexión de puesta a tierra, constituye un principio fundamental de seguridad.
Los objetivos de la puesta a tierra son:
• Limitar las sobretensiones eléctricas debidas a cargas atmosféricas.
• Limitar transitorios en la red o contacto accidental con líneas de alta tensión.
• Estabilizar la tensión eléctrica a tierra durante su funcionamiento normal.
• Ofrecer un camino de baja impedancia para las corrientes eléctricas de falla.
• Facilitar el funcionamiento de los dispositivos de protección contra sobre corriente en caso de falla a tierra.
Trayectoria efectiva de la corriente de falla a tierra
• Los equipos y el alambrado eléctrico y otros materiales eléctricamente conductivos que tienen la probabilidad de energizarse, se deben instalar de forma que establezcan un circuito de baja impedancia, que facilite la operación del dispositivo de protección contra sobrecorriente o del detector de falla para sistemas puestos a tierra a través de una alta impedancia.
Deben tener la capacidad de transportar con seguridad la corriente máxima de falla a tierra que probablemente sea impuesta sobre él desde cualquier punto del sistema de alambrado en donde pueda ocurrir una falla a tierra hasta la fuente de alimentación eléctrica. La tierra no se debe considerar como una trayectoria efectiva para la corriente de falla a tierra.
Identificación de conductores de puesta a tierra de equipos.
Se permitirá que los conductores de puesta a tierra de equipos estén desnudos, cubiertos o aislados. Los conductores de puesta a tierra de equipos, cubiertos o aislados individualmente deben tener un acabado exterior continuo de color verde o verde con una o más franjas amarillas, excepto como se permite en esa sección. Los conductores con aislamiento o cubierta individual verde, verde con una o más franjas amarillas, o identificados como se permite en esta sección, no se deben usar como conductores de circuito puestos a tierra o no puestos a tierra. 250-119

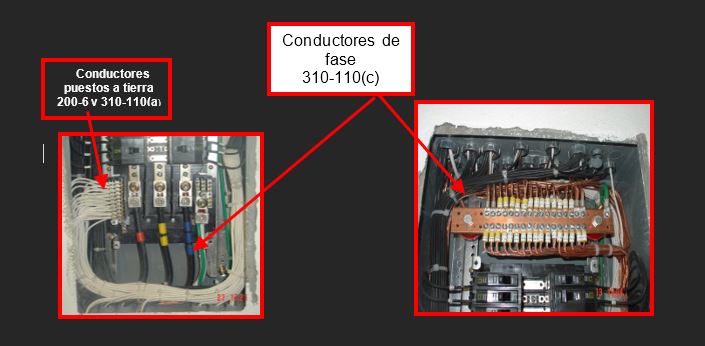

Confusión entre los conductores puesto a tierra (Neutro) y de puesta a tierra

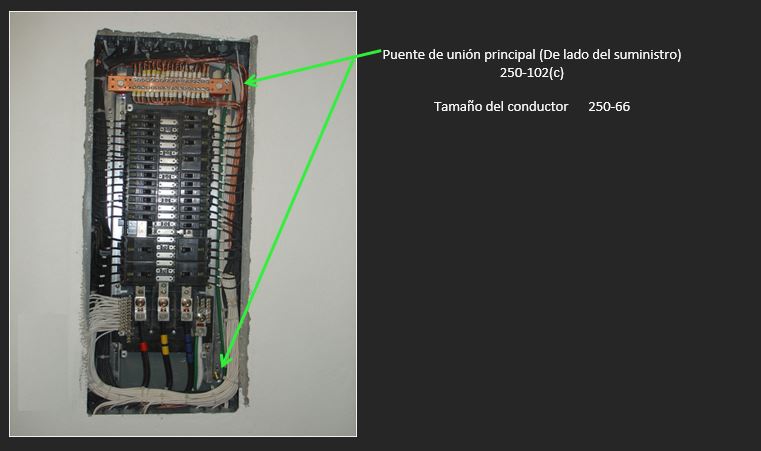

Puente de unión principal
Conductor de puesta a tierra hacia el electrodo para la instalación eléctrica.
En toda la instalación eléctrica se debe instalar el puente de unión principal entre los conductores de puesta a tierra y puesto a tierra para garantizar:
• Operación correcta de las protecciones
• La protección del personal
• La protección de equipos e instalaciones
Esta conexión debe una sola vez y puede hacerse en:
• La base del equipo de medición o,
• En el interruptor principal
La condición que debe cumplirse es que se haga antes de la carga
Errores más comunes cometidos por los electricistas o el usuario.
Infinidad de veces las personas optan por utilizar adaptadores que anulen el pin de tierra en las clavijas y en ocasiones optan por cancelarlo permanentemente al cortarlo. Esto deja sin protección al equipo y al usuario de una posible descarga o falla.
En instalaciones antiguas, ya sea doméstica, comercial o industrial con facilidad se omitía la instalación del conductor de puesta a tierra en envolventes y equipos ya que no se contaba con una rigurosa normatividad en el ámbito. Hoy en día esto solo se llega a ver en instalaciones domesticas puesto que no hay mayor exigencia por cumplir la normatividad y el electricista aprovecha para economizar la instalación.
A menudo, en la ampliación de una instalación eléctrica existente, ya sea de alumbrado o contactos, el electricista al encontrar un sistema mal distribuido y sin identificaciones y solo teniendo identificada la fase suele cometer el error de utilizar el conductor de puesta tierra como conductor puesto a tierra ya que este también le permite crear la diferencia de potencial.
¿Dónde es más recomendable instalar el puente de unión, en el transformador o en el tablero principal?
Lo pueden colocar en el propio transformador y llevar los conductores de puesta a tierra desde ese punto hasta la instalación; pero lo puede hacer en los dos lugares.
¿Cómo se debe dimensionar el neutro respecto a los conductores de fase?
Algunos electricistas ocupan un calibre menor que el de las fases, otros ocupan el calibre neutro igual que el de las fases, la referencia del neutro siempre se debe calcular de acuerdo a la NOM-001-SEDE-2012 Instalaciones Eléctricas.
Algunas constructoras no instalan la puesta a tierra en sus desarrollos residenciales, ¿Existe alguna normatividad que los obligue?
Presupuesto la NOM-001-SEDE-2012 Instalaciones Eléctricas es muy clara en el punto 250-4. Requisitos generales para puesta a tierra y unión. Los siguientes requisitos generales identifican lo que se exige que cumplan la puesta a tierra y unión de los sistemas eléctricos.
Toda instalación eléctrica, sin distinción, debe contar con su sistema de puesta a tierra; regularmente las constructoras que realizan proyectos de interés social, no ponen el conductor de puesta a tierra, no ponen tierra de seguridad, se han registrado muchos accidentes y conatos de incendio, se instalan con materiales de baja calidad y tenemos que seguir insistiendo con las autoridades para que obliguen a realizar instalaciones óptimas.
