Subestaciones mayores a 600V y protección contra sobrecorriente 2da parte
Medios de seccionamiento
Se deben suministrar los medios de separar completamente un elemento de equipo de todos los conductores de fase. No se exigirá el uso de seccionadores cuando hay otras formas de desenergizar el equipo para su inspección y reparación, tales como unidades extraíbles en tableros en envolvente metálico y unidades de carritos de paneles removibles. Los interruptores de seccionamiento no enclavados con un dispositivo aprobado de interrupción del circuito, deben tener un anuncio que advierta contra la apertura de estos bajo carga. Se permitirá como interruptor de seccionamiento un portafusibles y un fusible diseñados para este propósito.
Medios de desconexión
Los medios para desconectar la acometida en caso de fallo deben de ser instalados ya sea dentro o fuera de un edificio u
otra estructura, en un lugar de rápido de acceso en el punto más cercano de la entrada de los conductores de acometida y
a una distancia no mayor que 5 metros del equipo de medición.
Los medios de desconexión de la acometida deben de estar localizados en 230-7 según las normas establecidas.
Cada medio de desconexión de la acometida debe desconectar simultáneamente a todos los conductores de fase de la acometida
no puestos a tierra que dependan de él y debe tener una corriente de interrupción (capacidad interruptiva) no menor que la
corriente eléctrica máxima de corto circuito posible en las terminales de alineación.
Cuando se instalen interruptores con fusibles o fusibles de montaje separado se permite que las características del fusible
contribuyan a fijar la capacidad de cierre bajo falla del medio de desconexión.
Antes de instalar un equipo siempre un organismo debe de aprobar el uso del equipo (CFE) de acuerdo a la red nacional.
Dispositivos de protección contra sobre corriente

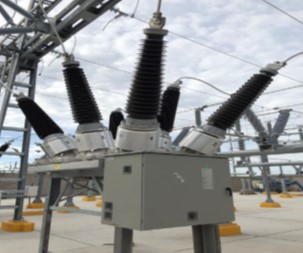

Cuando el interruptor automático de un circuito o el medio alternativo utilizado según se indica en 230-208 como dispositivo de Sobrecorriente de la acometida cumplan los requisitos indicados en 230-205 deben constituir el medio de desconexión de la acometida. En el caso de contar con un interruptor de cuchillas de interrupción con cargas puede ser un medio de desconexión de la acometida. El interruptor principal se encargará de proteger las barras de las estaciones que alimentaran el(los) transformador(es).

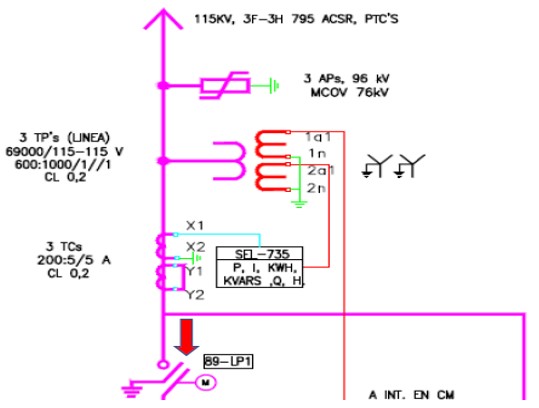

Los apartarrayos sirven para proteger contra sobretensiones a los aislamientos de los equipos de sobrepotencia y se seleccionan por
su valor nominal que no debe de ser menor al 125% el valor nominal de la fase a tierra y debe cumplir con la tención de operación
máxima debe permitir la tención fase a tierra pueda trabajar sin drenarse.
El valor nominal del apartarrayos debe ser igual o mayor a la máxima tensión continua de funcionamiento disponible en el punto de
aplicación. Sistemas puestos a tierra sólidamente.
La máxima tensión continua de operación debe ser la tensión de fase a tierra del sistema. Impedancia o sistema no puesto a tierra.
La máxima tensión continua de operación debe ser la tensión de fase a fase del sistema. El valor nominal de un apartarrayos de tipo
de carburo de silicio no debe ser menor al 125 por ciento del valor nominal que se especifica en el inciso anterior.
La selección de un apartarrayos de óxido metálico con valor nominal adecuado está basado en consideraciones de la tensión máxima
continua de operación
