Subestaciones mayores a 600V y protección contra sobrecorriente 1ra parte
Tuvimos el honor de tener una charla con el ingeniero Bulmaro Sánchez Hernández,
egresado de la escuela superior de ingeniería mecánica y eléctrica (ESIME Zacatenco),
ha sido presidente de la asociación mexicana de unidades de verificación A.C., fue el
vicepresidente del consejo directivo del colegio de ingenieros mecánicos y electricistas A.C.,
es experto técnico de la EMA para unidades de verificación de instalaciones eléctricas
y eficiencia energética en sistemas de alumbrado, coordinador del congreso de la NOM-001
sede del comité consultivo nacional de normalización de instalaciones eléctricas en la SENER,
jefe de la carrera de ingeniería eléctrica de la ESIME en el Instituto Politécnico Nacional.
Iniciando con la definición de que es la alta tensión, se nos explicó que la alta tensión es

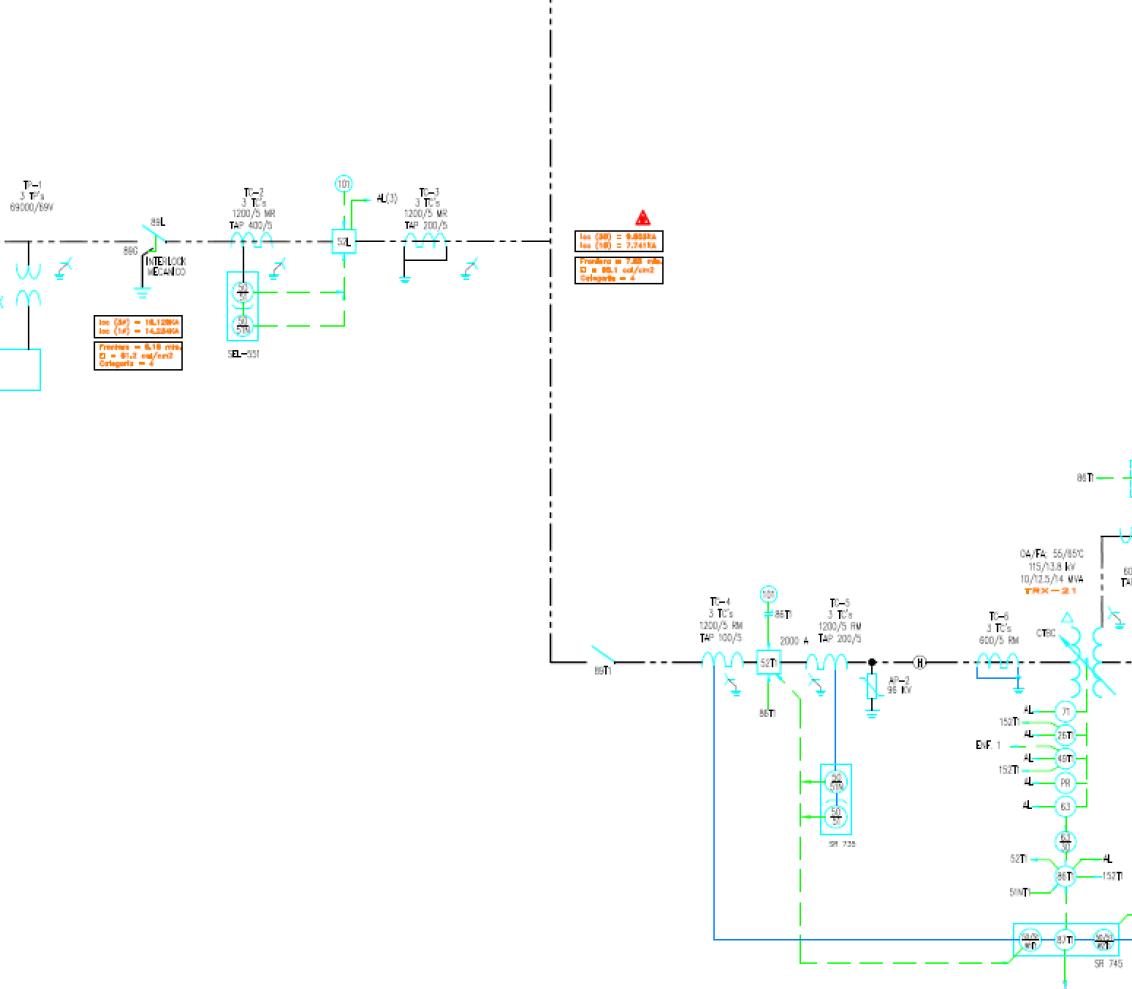

aquella que supera los 600 V (Voltios). En el diagrama unifilar se establecen los datos de
suministro por el distribuidor cuchilla de medición, aparta rayos, entre varios componentes
para el cuidado de la estación de acuerdo a las normas oficiales mexicanas.
Generalidades
En las instalaciones eléctricas a que se refiere esta NOM deben utilizarse materiales y equipos (productos) que cumplan con las normas oficiales mexicanas, con las normas mexicanas y, a falta de estas, ostentar las especificaciones internacionales, las del país de origen o en su caso las del fabricante con las que cumplen.
Características
La característica de cada proyecto debe de tener determinados detalles dependiendo de cada diseño y proyecto
establecido por el fabricante desde la instalación hasta los detalles del equipo que se indicaran en el mismo.
Cada producto eléctrico que se selecciona debe tener características acordes con los valores y las condiciones
para los cuales está previsto el diseño de la instalación eléctrica y deben cumplir con los requisitos que se
señalan como el fabricante, altitud sobre el nivel del mar, neutro, etc. Toda la información necesaria para
la instalación.
Todo equipo eléctrico debe seleccionarse para soportar con seguridad los esfuerzos y condiciones ambientales
características de su ubicación a las que puede estar sometido. Si un equipo no tiene las características de
diseño correspondientes para su ubicación, este puede utilizarse siempre y cuando se proteja por medios complementarios,
los cuales sean parte de la instalación terminada.
Condiciones de instalación
Se pide al fabricante las especificaciones del equipo dependiendo de donde será colocado el equipo, su uso, evaluación de entorno, entre varias otras especificaciones para evitar una instalación no acorde y evitar una inconformidad. Los equipos etiquetados con especificaciones del fabricante se deben de manipular de acuerdo a esta.
Evaluación, identificación, instalación y uso del equipo
La instalación y fabricación de cumplir con las especificaciones del fabricante en las instalaciones del comprador y bien administrada en caso de instalación del consumidor

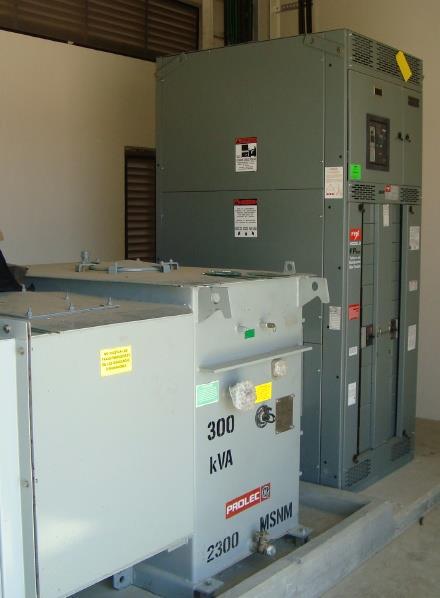

Marcado
En todos los equipos eléctricos se debe colocar el nombre del fabricante, la marca comercial u otra marca descriptiva mediante la cual se pueda identificar a la empresa responsable del producto. Debe haber otras marcas que indiquen la tensión, la corriente, la potencia u otros valores nominales, tal como especifica en otras secciones de esta NOM. El marcado debe ser suficientemente durable para resistir las condiciones ambientales involucradas.
Montaje y enfriamiento de equipo
Hay que contar con un espacio previamente analizado para permitir que la instalación se lleve a cabo sin dificultades y el equipo realice labores de ventilación adecuados a su entorno y función.
Ventanas de inspección visual
Las ventanas previstas para la inspección visual de interruptores desconectadores u otros dispositivos deben ser de un material transparente adecuado ya que el equipo suele indicar por alarmas, pilotos u otros elementos de seguridad para la inspección visual de este.

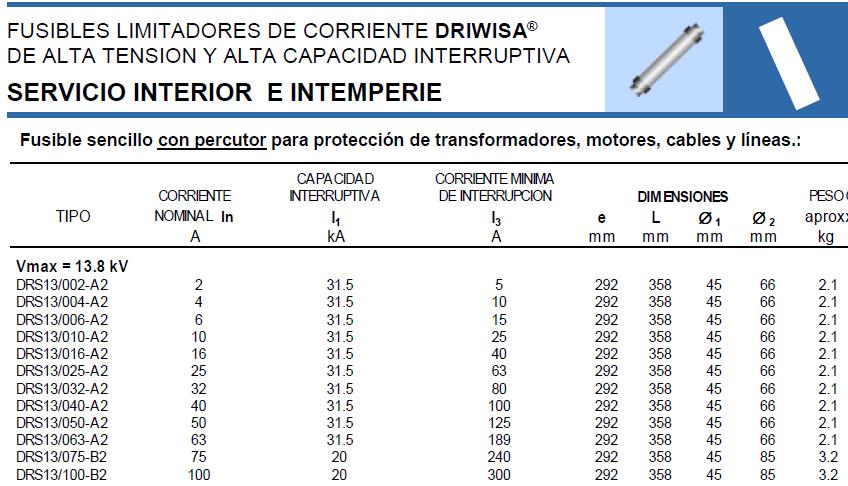

Corriente de interrupción
Todos los equipos que abran o cierren un circuito por protección deben de tener indicada su capacidad interruptiva y su valor de tención en kiloamperios de forma simétrica.
